工作臺

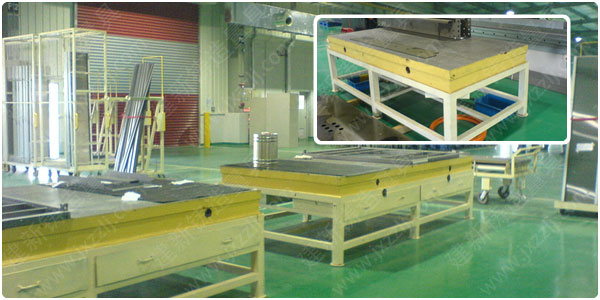

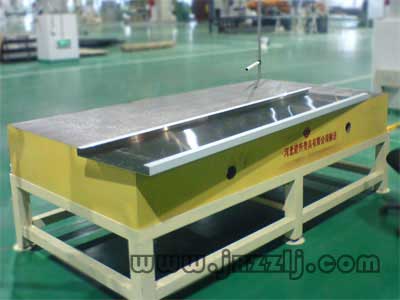

工作臺
是測量工件平面度的基準量具，工作面采用刮削工藝，有較好的平面穩定性和韌性，可以加工V形、T形、U形槽和圓孔、長孔等形狀工件。是機械制造中是不可缺少的基礎平臺。
工作臺的有效尺寸是指工作臺左右和前后的有效行程。
如某數控機床的工作臺面為1370×360mm，其有效行程為800×380mm。
如地拋光機工作臺尺寸為600×500mm，工作臺有效行程為550×550mm。
工作臺材質：高強度鑄鐵HT200-300
工作臺分類:
1.機床工作臺,別名:機床手動工作臺, 數控機床工作臺
2.鏜銑床工作臺，別名: 落地銑鏜床工作臺,落地鏜床工作臺,鏜床工作臺
3.鉆銑床工作臺,別名:鉆床工作臺
4.龍門刨床工作臺,別名:龍門銑床工作臺
5.鉗工工作臺,別名:劃線工作臺
6. 花崗巖工作臺,別名:花崗石工作臺
7.大理石工作臺,別名:大理石平臺
8.重型工作臺
9.鑄鐵工作臺,別名:鑄鐵平臺
10.方箱工作臺
11.彎板立式工作臺,別名彎板工作臺
12.試驗工作臺,別名實驗工作臺
關于建新(About JianXin)
建新鑄造公司是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商，出口商。產品線包括鑄鐵平臺平板，三維柔性焊接平臺、試驗平臺、鐵地板、三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌，機床機械鑄件，花崗石平臺及量具等，多年來積累了大量的行業經驗，為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業，業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點，歡迎您的來訪或者電話交流！
|
規格 (長×寬) mm |
精度等級 | |||
| 0級 | 1級 | 2級 | 3級 | |
| 平面度公差 | ||||
| 200×200 | 3.5 | 7 | 14 | 27 |
| 300×200 | 4 | 8 | 15 | 30 |
| 300×300 | 4 | 8 | 15 | 30 |
| 300×400 | 4 | 8 | 16 | 32 |
| 400×400 | 4.5 | 8.5 | 17 | 34 |
| 400×500 | 4.5 | 9 | 18 | 35 |
| 400×600 | 5 | 10 | 19 | 37 |
| 500×500 | 5 | 10 | 19 | 37 |
| 500×600 | 5 | 10 | 19 | 39 |
| 500×800 | 5.5 | 11 | 21 | 43 |
| 600×800 | 5.5 | 11 | 22 | 44 |
| 600×900 | 6 | 11.5 | 23 | 46 |
| 1000×750 | 6 | 12.5 | 25 | 50 |
| 1000×1000 | 7 | 13.5 | 27 | 54 |
| 1000×1200 | 7 | 14 | 29 | 58 |
| 1000×1500 | 16 | 32 | 63 | |
| 1000×2000 | 18.5 | 37 | 74 | |
| 1500×2000 | 20 | 40 | 80 | |
| 1500×2500 | 22.5 | 45 | 90 | |
| 1500×3000 | 25 | 50 | 100 | |
| 2000×2000 | 22 | 44 | 88 | |
| 2000×3000 | 27 | 53 | 106 | |
| 2000×4000 | 32 | 64 | 127 | |
| 2000×5000 | 37 | 75 | 150 | |
| 2000×6000 | 43 | 86 | 172 | |
| 2000×7000 | 49 | 97 | 194 | |
| 2000×8000 | 54.5 | 109 | 218 | |
| 2500×3000 | 28.5 | 57 | 114 | |
| 2500×4000 | 33 | 67 | 133 | |
| 2500×5000 | 39 | 77 | 154 | |
| 2500×6000 | 44 | 88 | 176 | |
| 2500×7000 | 50 | 99 | 198 | |
| 2500×8000 | 55 | 110 | 221 | |
| 3000×3000 | 30.5 | 61 | 122 | |
| 3000×4000 | 35 | 70 | 140 | |
| 3000×5000 | 40 | 80 | 160 | |
| 3000×6000 | 45 | 90.5 | 181 | |
| 3000×7000 | 51 | 101 | 203 | |
| 3000×8000 | 56 | 112.5 | 225 | |
| 4000×4000 | 39 | 78 | 156 | |
| 4000×5000 | 43 | 87 | 174 | |
| 4000×6000 | 48 | 96.5 | 193 | |
| 4000×7000 | 53 | 107 | 213.5 | |
| 4000×8000 | 59 | 117 | 235 | |
工作臺平面度計算公式：
000級：1×（1+d/1000）1級：8×（1+d/1000）
00級：2×（1+d/1000）2級：16×（1+d/1000）
0級：4×（1+d/1000）3級：40×（1+d/1000）
注：①式中：d-平板工作面對角線長度，mm
②距工作面邊緣0.02α（****為20mm）范圍內平面度公差不計，且任意一點都不行高于工作面。
工作臺的級別是如何劃分的？
工作臺是作為精密測量或劃線用的基準平面，因此工作臺工作面的平面度就表征了平板質量的主要精度指標。
工作臺工作面的平面度是指包容實際表面且距離為最小的兩平行平面間的距離。將工作臺工作面平面度公差允許值，按其數值大小分成幾個級別，稱為工作臺平面度準確度。至于應分成幾個級別，按什么規律分布公差數值，各國平板標準都不一樣。
我國工作臺標準將工作臺分為6級，即000、00、1、2、3級，這個精度分別大致對應于GB1184—80規定的平面度公差的1、2、3、5、7、9共6個等級。
鑒于000級平板尚無商品出售，規程將平板準確度級別分為5級，即00、0、1、2、3級。
