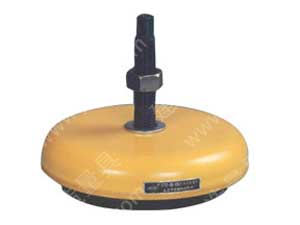

S78-3系列機床減振墊鐵
墊鐵產品特點
減振橡膠有效的衰減機器自身的振動，減少振動力外傳，阻止振動力的傳入，保證加工尺寸精度及質量，控制建筑物結構諧振傳播振動力和噪音，使粗，精加工各類機床組成生產單元，適應物流技術的發展。
安裝機床不需設置地腳螺栓與地面固定，良好的減振和相當?shù)拇怪睋隙龋箼C床穩定于地面。節省安裝費用，縮短安裝周期。可根據生產隨時調換機床位，消除二次安裝費用，使機床樓上安裝成為可能。
可以調節機床水平，調節范圍大，方便，快捷。
采用于鱗合成橡膠，耐油脂和冷卻劑。
c墊鐵使用方法
將所需墊鐵放入機床地腳孔下，穿入螺栓，旋至和承重盤接觸實，然后進行機床水平調節（螺栓順時針旋轉，機床升起）。調好機床水平后，旋緊螺母、固定水平狀態。
因為橡膠的蠕變現象，在墊鐵第一次使用時，兩星期以后再調節一次機床水平。
關于建新(About JianXin)
建新鑄造公司是華北一個久負盛名的鑄鐵平臺和鑄鐵量具的生產商，出口商。產品線包括鑄鐵平臺平板，三維柔性焊接平臺、試驗平臺、鐵地板、三坐標測量平臺、T型槽裝配平臺、檢驗劃線平臺、 T型槽地軌，機床機械鑄件，花崗石平臺及量具等，多年來積累了大量的行業經驗，為東風汽車、廈門金龍、濟南重卡、中汽研、一汽豐田、北方車輛研究所等主機廠家做過各種型式的鑄鐵平臺。我們是具有近40年歷史的老企業，業界口碑一直非常良好。
我們期待可以用多年地行業經驗幫您解決切實地工作問題。京滬高鐵-滄州西站是離我公司最近的高鐵站點，歡迎您的來訪或者電話交流！
| 產品編號 | 橡膠硬度值 | 尺寸參數 | 螺栓 | 可謂高度 | 單件****靜載 | 參數指標 | ||
| Ф-H-Sh | Shore(A) | Ф | H | M | h | Fmax(N) | Sz(mm) | t.z(HZ) |
| S78 040-15-50 | 50 | 40 | 15 | M5×30 | 5 | 250 | 1.4 | 13 |
| S78 080-25-50 | 50 | 80 | 25 | M10×80 | 8 | 1000 | 2.8 | 9.4 |
| 080-25-60 | 60 | 1700 | ||||||
| 080-25-70 | 70 | 2500 | ||||||
| S78 120-32-50 | 50 | 120 | 32 | M12×100 | 12 | 4000 | 3.2 | 88 |
| 120-32-60 | 60 | 5500 | ||||||
| 120-32-70 | 70 | 8500 | ||||||
| 120-32-80 | 80 | 12000 | ||||||
| S78 160-35-50 | 50 | 160 | 35 | M16×120(M20) | 12 | 10000 | 3.3 | 8.7 |
| 160-35-60 | 60 | 19000 | ||||||
| 160-35-70 | 70 | 24000 | ||||||
| 160-35-80 | 80 | 35000 | ||||||
| S78 185-39-60 | 60 | 185 | 39 | M20×160 | 12 | 22000 | 3.6 | 8.3 |
| 185-39-70 | 70 | 31000 | ||||||
| 185-39-80 | 80 | 42000 | ||||||
| S78 228-54-60 | 60 | 228 | 54 | M24×1.5×180(M20) | 12 | 33000 | 4.5 | 7.5 |
| 228-54-70 | 70 | 43000 | ||||||
| 228-54-80 | 80 | 65000 | ||||||
| S78 315-70-70 | 70 | 315 | 70 | M30×2×200（M30） | 12 | 75000 | 6 | 6.4 |
注解： 調節螺栓長度可以根椐用戶需要變化 Sz＝****靜載荷下Z向變形撓度
機床無地腳孔，可以訂購專用附件 f.z=****靜載荷下自身頻率
